膩子粉疑問全解答 發布公司：舜安建材        發表日期：2015-09-29        瀏覽率：

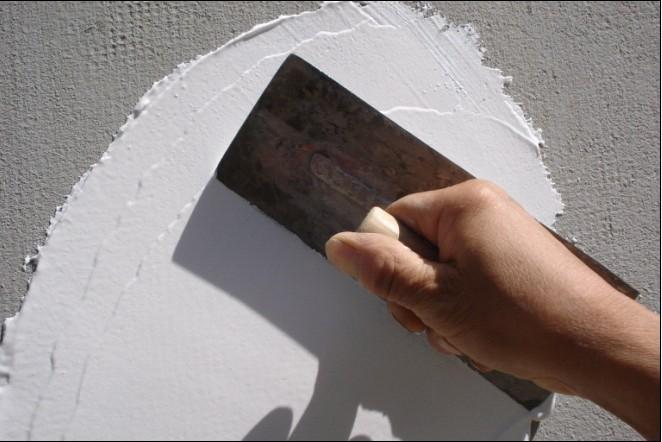

    膩子粉作為建筑建材的重要角色，不可或缺。在使用膩子粉的過程當中，相信大家會遇到一些問題，是什么原因引起的，又該怎么解決，下面就由上海舜安一一為您解答。

疑問一： 膩子層起泡、空鼓是怎么造成的，應該如何處理？

答：膩子層空鼓、起泡，主要原因是基層與膩子層之間存在氣體所致，而為什么空氣沒有按正常的向面層擴散和向基層內部擴散，而在中間出現，主要原因有以下幾方面：基層處理不當，使膩子層與基層接觸不夠緊密，形成夾層；基層與膩子層之間存在致密層，如用膠、占木寶或者墻錮不加水進行界面處理，使空氣無法正常向基層擴散。

解決辦法：如果墻面氣泡或空鼓較小，可以通過打磨的方式處理后再用墻錮進行界面處理，然后批刮；如果墻面空鼓較大，已經造成大面積脫落，則建議全部鏟除后用墻錮進行處理，然后批刮。

疑問二：膩子層粉化嚴重是怎么造成的，應該如何處理？

答：膩子干燥后掉粉，究其根源，可以最終歸結為粘結體系沒有發揮其作用，而為什么粘結體系，不論是無機粘結劑還是有機粘結劑失去作用，可以從以下幾方面考慮：

a 、膩子本身粘結劑質量存在問題；

b 、粘結劑沒有發揮作用，膠粘劑的膠粘機理是含有膠粉的濕砂漿，隨著水份在基層吸收、水硬性材料反應消耗、面層向空氣揮發三方面減少，樹脂顆粒逐漸靠近，界面逐漸模糊，樹脂逐漸相互融合，最終成為連續的高分子連接體，這一過程主要發生在砂漿的氣孔及固體表面，所以形成了粘結作用。而如果我們由于批刮膩子層過薄或者批刮后強制通風或者加熱烘干，都會造成水份散失過快，粘結劑的樹脂顆粒不能很好的形成連接體，從而喪失了粘結作用。

解決辦法： 輕度掉粉可以用濕毛巾將浮灰處理掉，然后用墻錮進行界面處理，再進行批刮就可以注意批刮厚度；

c 、膩子層如果粉化嚴重，則建議鏟除后用墻錮做界面處理再進行批刮。

疑問三：膩子層開裂是怎么造成的，應該如何處理？

答：膩子開裂原因是多方面的，有外部原因，也有內部原因。 從外部講，干濕變化形成干縮裂縫；溫度變化與熱脹冷縮引起溫度裂縫；墻體結構變形靜動荷載引起結構裂縫等。而從內部來講，產品質量、施工工藝（批刮厚度、界面處理）、養護方式等諸多因素都可能引發膩子開裂。

解決辦法：

a 、干濕，溫度變化或者批刮過厚造成的微小裂紋：可以打磨，涂刷墻錮后批刮，注意控制厚度；

b 、批刮過厚等造成的大裂紋，鏟除后涂刷墻錮，再進行膩子；

c 、墻體開裂造成的大裂紋，鏟除后涂刷墻錮，粘貼網格布，再進行膩子批刮，如果墻體裂紋較大，就要對墻體進行處理；

問：干粉膩子的消耗量，如何計算裝修的用量？

答： 理論消耗量： 2公斤／平方米（批刮厚度 0.5mm ～ 1mm ，兩遍）

干粉膩子用量 = 理論消耗量 × 批刮膩子面積

批刮膩子面積 = 居室建筑面積 ×(3.5 ～ 4)

疑問四：膩子批刮時，為什么施工溫度要在5℃以上？

答：膩子中有機添加劑的溶解需要在一定的溫度下，施工的環境溫度低，膩子添加劑的溶解速度非常緩慢，添加劑不能充分溶解，將影響施工性能和后期成膜質量，造成添加劑的浪費。

疑問五：膩子為什么批刮厚度要控制在 0.5mm ～ 1mm 之間？

答：膩子的一次性批刮厚度與固化干縮強度成正比關系，干縮強度的增大與膩子的開裂趨勢成正比。膩子厚度增加，固化干縮強度增大，開裂的趨勢增大。所以，批刮厚度小于 1mm ，可以有效地降低了固化干縮強度，避免膩子開裂；但是，如果批刮厚度過薄，則會造成膩子層失水過快導致粉化，所以，批刮厚度要大于 0.5mm 。

疑問六：刮膩子前墻面為什么要處理干凈沒有浮灰？

答：批刮膩子實際上是膩子和墻體的粘合過程。粘合牢固、結實，膩子在固化過程不會開裂。如果有浮灰或墻面疏松，膩子層無法和墻面粘合牢固、結實，在膩子固化過程中或者四季溫度、濕度的變化的環境下，膩子進行著無限重復的收縮和膨脹，發生位移、滑動，導致膩子開裂。

疑問七：膩子為什么要攪拌后放置數分鐘再攪拌使用？

答：膩子中的各種有機添加劑在水中溶解需要一定的時間，如果不能充分溶解將影響施工性能和后期成膜質量，造成添加劑的浪費。
